Як підключити EcoFlow до щитка через АВР: що врахувати під час збирання

Зарядна станція EcoFlow давно перестала бути просто великим павербанком для телефона й ноутбука. Багато хто використовує її як повноцінне резервне джерело для квартири або будинку, від якого працюють світло, роутер, холодильник і котел. Але щоб станція вмикалася сама, без подовжувачів через усю квартиру, її потрібно правильно вбудувати в електрощит. Найчастіше для цього використовують АВР, тобто автоматичне введення резерву. Розберемо, як працює така схема і які моменти важливо врахувати ще на етапі збирання щитка.

Як працює схема з АВР

АВР постійно стежить за напругою в мережі. Поки світло є, будинок живиться від міської мережі, а EcoFlow спокійно заряджається. Коли напруга зникає, АВР за частки секунди перемикає вибрані лінії на станцію. Після повернення світла він сам переводить навантаження назад на мережу, і EcoFlow знову починає заряджатися. Нічого не потрібно перемикати руками, а світло під час перемикання може лише коротко блимнути.

Є й інші варіанти підключення. Найпростіший варіант: ручний трипозиційний перемикач, коли під час відключення ви самі перекидаєте важіль у щитку. Для власників Delta Pro в EcoFlow є фірмова Smart Home Panel, але вона коштує помітно дорожче. АВР залишається золотою серединою за ціною та зручністю.

Які лінії переводити на EcoFlow

Найпоширеніша помилка: спроба живити від станції весь будинок. Потужність інвертора обмежена: у Delta 2 це 1800 Вт, у Delta Pro 3600 Вт. Електрочайник, бойлер, духовка чи кондиціонер миттєво перевантажать станцію. Тому групи в щитку ділять на дві частини: основну, яка працює лише від мережі, і резервну, яку АВР переводить на EcoFlow. До резервної групи зазвичай підключають:

• освітлення;
• роутер та інтернет-обладнання;
• холодильник;
• котел опалення та циркуляційний насос;
• кілька розеток для ноутбука й заряджання гаджетів.

Потужні прилади живляться лише від мережі. Це ще й зручно: під час відключення ніхто випадково не перевантажить станцію, увімкнувши чайник.

Що врахувати під час збирання щитка

1. Перемикання фази й нуля. АВР має комутувати обидва проводи, а не лише фазу. У багатьох портативних станцій так звана плаваюча, тобто незаземлена, нейтраль, коли нуль на виході не пов'язаний із землею. Якщо перемикати тільки фазу, можливі хибні спрацювання ПЗВ і струми між нулем мережі та станції.
2. Окрема лінія для заряджання. Розетка, від якої заряджається EcoFlow, має живитися від мережі до АВР. Якщо підключити заряджання до резервної групи, під час відключення світла станція почне живити власний зарядний пристрій і швидко розрядиться.

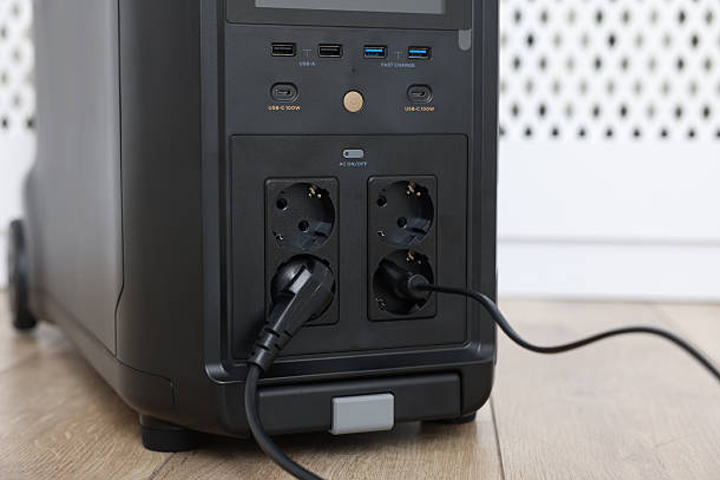

3. Підключення через роз'єм. Станцію не прикручують до щитка проводами напряму. У щитку ставлять силову вилку-ввід або розетку, а EcoFlow підключають кабелем із вилкою. Так її можна швидко від'єднати і, наприклад, узяти з собою. Для лінії до 16 А підійде мідний кабель перерізом 2,5 мм², а автомат резервної лінії підбирають під потужність інвертора.
4. Затримки та пороги. Хороший АВР дає змогу налаштувати затримку перемикання та пороги напруги. Затримка від 10 до 30 секунд після повернення мережі захищає техніку, коли після ввімкнення світло ще кілька разів блимає. Вбудоване реле напруги переведе навантаження на станцію і в разі небезпечного стрибка в мережі.
5. Заземлення та блокування. Якщо у станції є клема заземлення, як у Delta Pro, її підключають до контуру будинку. Самостійно з'єднувати нуль із землею на виході станції не варто, це вирішує електрик під вашу схему. АВР повинен мати блокування, яке унеможливлює одночасне підключення мережі та станції. Жодних саморобних кабелів із вилками на обох кінцях.

І головне: збирання щитка з АВР краще довірити кваліфікованому електрику. Помилка в схемі може вивести з ладу і станцію, і техніку, яка до неї підключена.

Яку станцію вибрати під АВР

Спочатку порахуйте навантаження резервної групи. Світло, роутер, холодильник і котел у середньому споживають від 300 до 400 Вт. Станції на 1 кВт·год вистачить приблизно на дві-три години, на 2 кВт·год близько п'яти годин. Якщо відключення тривалі, зверніть увагу на моделі з акумуляторами LiFePO4, які витримують тисячі циклів заряджання, і можливістю підключити додаткові батареї. Для АВР також важлива потужність інвертора із запасом, щоб станція спокійно витримувала пускові струми холодильника й насоса.
